產品參數 / PARAMETER
名稱及型號
單位
SE-5T
SE-7T
排氣量/排氣壓力
m³/min/Mpa
0.44/0.8
0.68/0.8
電源
V/PH/Hz
380/3/50
220/1/50(單相）
功率
kW/HP
3.7/5
5.5/7
外形尺寸
長（mm）
1000
寬
480
高
1130
重量
kg
140
145
出口管徑
Inch
G1/2"
名稱及型號
單位
SE-10T
SE-20T
SE-30T
排氣量/排氣壓力
m³/min/Mpa
1.05/0.8
2.18/0.8
3.25/0.8
1.05/0.8
1.9/1.0
3.0/1.0
電源
V/PH/Hz
380/3/50
220/1/50（冷干機
功率
kW/HP
7.5/10
15/20
22/30
外形尺寸
長（mm）
1740
1862
1862
寬
760
895
910
高
1655
1839
600
重量
kg
371
498
606
壓力露點
℃
2~10
出口管徑
Inch
G3/4
G3/4
G1
名稱及型號
單位

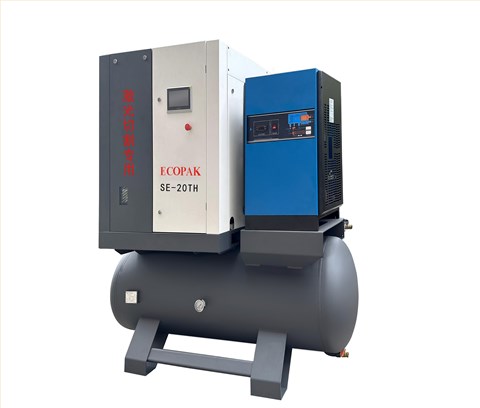

SE-10TH
SE-20TH
SE-30TH
排氣量/排氣壓力
（m³/min/Mpa
0.66/1.55
1.5/1.55
2.2/1.55
電源
V/PH/Hz
380/3/50
220/1/50（冷干機）
功率
kW/HP
7.5/10
15/20
22/30
外形尺寸
長（mm）
1740
1862
1862
寬
760
895
910
高
1655
1839
500
儲氣罐
容積
400
500
500
壓力露點
℃
2~8
重量
kg
414
468
613
出口管徑
Inch
G3/4
G3/4
G1
產品特點 /CHARACTE
|
A.專用主機 |
AH高壓專用主機，為中高壓運行環境設計高效轉子型線，采用6個進口軸承，運行穩定、使用壽命長；同軸一體式主電機連接結構，減少機械傳動損耗，提高傳動效率，整體結構布置緊湊減少占地面積。 |
|
B.永磁同步電機 |
采用IE4高效永磁電機。 |
|
C.控制系統 |
配置一體式專機，搭載智能控制邏輯系統。 |
|
D.高效分離系統 |
專為一體式空壓機定制的油氣分離器，通過精確計算的高效旋風分離結構設計，配備高效油氣分離芯，分離效率高，降低壓縮機空氣的含油量。 |
|
E.儲氣罐 |
專為一體式空壓機定制的大容量?jī)?chǔ)氣罐，方便客戶隨時使用，通過科學計算為供氣系統起到緩沖、降溫、除水、穩定氣壓的作用。底部最低位還配有排水口，使用更放心。
|
|
F.精密過濾器 |
采用4級高效精密過濾器，采用串聯式過濾，高密度的濾紙能濾除粉塵和壓縮空氣中的油霧，確保壓縮空氣品質，使氣體含油量滿足客戶需求，低含油量、高精度。 |
|
G.冷干機 |
采用高效帶回溫的冷凍式干燥機，設計優良的除水結構及定時排污電磁閥配合使用，使得壓力露點低至2-8℃，確保獲得干燥的壓縮空氣。 |
|
H.排氣止回閥 |
主機排氣口安裝排氣止回閥，避免停機時高壓氣體倒灌至主機，引起軸封失效。 |
|
I.溫控油濾座 |
高溫型組合式溫控油濾座，保證潤滑油高效過濾，控制機組運行的溫度高于壓縮空氣露點溫度，避免壓縮空氣析水導致潤滑油乳化。 |
| 備注 |
SE-5T、SE-7T配置僅含ABCDE。SE-10T、SE-20T、SE-30T配置僅含ABCDEFG。不同產品之間外觀有細微區別。 |
